由于受城市規劃和投資的約束，常見的設計是在電纜隧道或溝道內敷設若干回路。而這種設計在獲得良好的維護性的同時，具有明顯的脆弱性，一旦某根電纜故障惡化引發明火災，可能迅速殃及周圍電纜和建筑結構，導致該管道內所有線路癱瘓。地下超高壓XLPE電纜工程造價昂貴，通常在每千米數千萬元，火災可造成重大直接財產損失，并且修復周期長。

由于電纜安全問題具有跨越地理范圍大，故障偶發性強，災難損失大的特點，火警和滅火系統是故障惡化后觸發的，往往重大損失已經不可避免，而且滅火系統本身成本很高，其功能上和經濟上的有效性尚待驗證。電力管理部門一直把預防性維護放在首要位置，特別是鼓勵發展能夠大范圍實時監控的自動化設備。

分布式光纖線型感溫火災探測器是一種全新的火災探測技術，光纖本身即為傳感器，具有差定溫報警方式、分布式測量、定位精確、安裝簡單、后期維護成本低、誤報率極低等優點，為電纜火災監測提供優異解決方案。

一、分布式光纖線型感溫火災探測器的優勢

與傳統的溫度傳感器相比，分布式光纖測溫系統具有顯著優勢：

可以實時對整條電纜溝、橋架區域進行溫度巡檢，監測設施內現場環境溫度，100%覆蓋電纜敷設區域，無測量盲區。

具有多級定位報警、差溫報警和預報警功能，一旦檢測到運行電纜溫度值或溫升速率超過設定的閾值，自動發出聲光報警信息，并傳送至火災報警主機。

當發生火災時，及時提供報警信息并準確定位起火位置，并可與其它消防設施進行聯動控制。

實時溫度信息和報警信息可自動保存，具有歷史數據查閱與統計分析功能。

具有自診斷功能，如果探測光纜受損，系統可及時定位故障點。

系統應進行連續自檢測試，以監視設備的工作狀態，并且將系統內各設施的狀態傳遞至監控站火災報警工作站進行顯示和監視，具有火警優先功能，發現有故障存在時，將故障信息傳到監控站計算機系統。

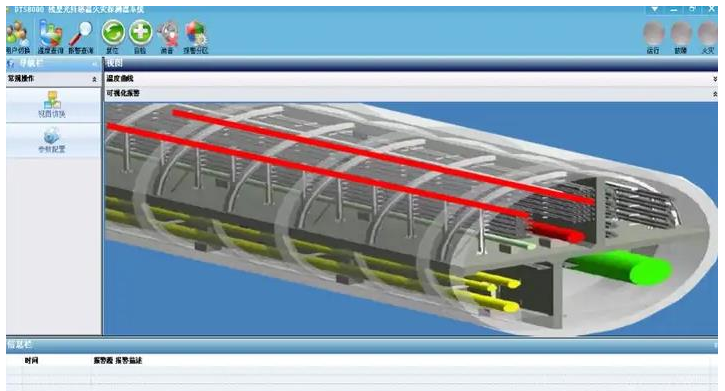

a.可視化視圖

二、分布式光纖線型感溫火災探測器在電纜隧道中的作用

連續測溫與實時監控：分布式光纖測溫系統能夠連續測溫，并實時顯示線路上各點的溫度以及整條線路的溫度變化曲線。當電纜溫度變化曲線出現異常時，系統會發出報警信號，將狀態視圖切入到報警畫面或故障信號所在區域分布圖，同時顯示故障區域的最高溫度或其他相關報警指標。

精確定位與快速響應：由于分布式測溫系統的測溫介質采用光纖，具有測量精度高、測量速度快的特點，可以精確定位事故發生點。測量時間單通道為0.5秒，溫度分辨率精度可達0.1℃，定位精度小于0.5米。

多級報警與廣泛適用性：分布式光纖測溫系統可以對被測區域進行劃分和編程，設置不同的報警值（如60℃、70℃、85℃）進行分級報警。探測器類型為差溫、定溫、可恢復式。

預防火災與保障安全：分布式光纖測溫系統可以杜絕電纜溝內各電纜接頭處由于溫度過高而引起火災事故。它將各電纜接頭處的溫度及時準確傳送到主控室內，當被測點的溫度值超過了預定的報警值時，系統能夠及時報警，從而預防火災的發生，保障電纜隧道的安全運行。

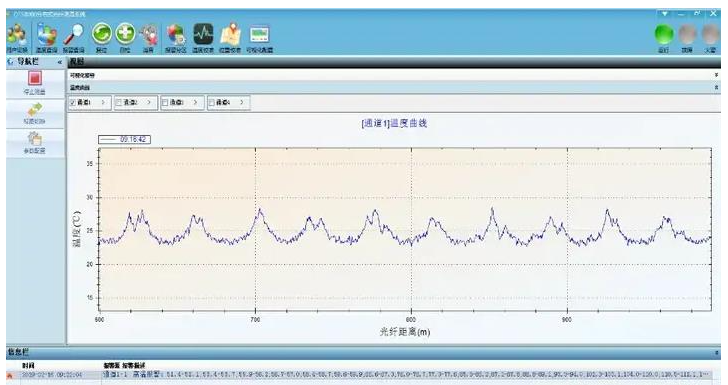

b.溫度曲線圖

分布式光纖線型感溫火災探測器在電纜隧道中的應用具有顯著的優勢和重要價值。它不僅能夠?qū)崿F(xiàn)對電纜溫度的連續監測和實時報警，還能夠精確定位故障點并快速響應，為電纜隧道的安全運行提供有力保障。
